Разъёмы видеокамеры “Misumi”.

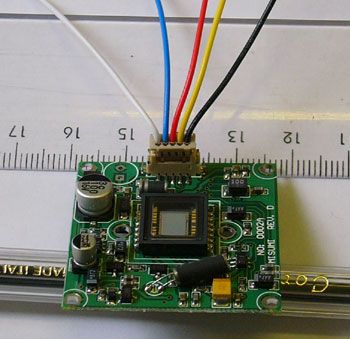

рис.1 Видеокамера "Misumi".
| Рис.2 Разъём, вид сбоку. |
Рис.3 Разъём, вид со стороны платы. |
| Цвет провода |
MS-1035 |
MS-335 |
MS-235 |
MS-232 |
| Черный |
GND |
GND |
GND |
GND |
| Желтый |
Видео |
Видео |
Видео |
Видео |
| Красный |
+12В |
+12В |
+12В |
+12В |
| Синий |
U управления |
U управления |
U управления |
|
| Белый |
Аудио |
Аудио |
Аудио |
|
Видеокамера MS-235- контакты под микрофон находятся в непосредственной близости с разъемом. Микрофон требует соблюдения полярности при подключении.
|
